中华人民共和国国家标准
母线伸缩节 UDC 621.315.6
GB 2343—85
Bus-bar expansion join 代替 GB 2343—80
国家标准局1985-01-23发布 1985-12-01实施
1 适用范围
本标准适用于发电厂和变电所配电装置中矩形母线的伸缩节。
2 型式尺寸
2.1 母线伸缩节分为MS型、MSS型。

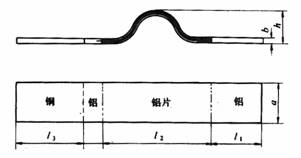

2.2 母线伸缩节主要尺寸应符合图1、2及表1、2的规定：
图1
表 1 mm
|
型 号 |
a |
b |
h |
l1 |
l2 |
|
MS-63×6.3 |
63 |
6.3 |
50 |
73 |
170 |
|
MS-80×6.3 |
80 |
6.3 |
50 |
90 |
170 |
|
MS-80×8 |
80 |
8 |
50 |
90 |
170 |
|
MS-100×8 |
100 |
8 |
50 |
115 |
170 |
|
MS-100×10 |
100 |
10 |
60 |
115 |
190 |
|
MS-125×8 |
125 |
8 |
50 |
140 |
170 |
|
MS-125×10 |
125 |
10 |
60 |
140 |
190 |
|
MS-125×12.5 |
125 |
12.5 |
60 |
140 |
190 |
图2
表 2 mm
|
型 号 |
a |
b |
h |
l1 |
l2 |
l3 |
|
MSS-63×6.3 |
63 |
6.3 |
50 |
73 |
170 |
73 |
|
MSS-80×6.3 |
80 |
6.3 |
50 |
90 |
170 |
90 |
|
MSS-80×8 |
80 |
8 |
50 |
90 |
170 |
90 |
|
MSS-100×8 |
100 |
8 |
50 |
115 |
170 |
115 |
|
MSS-100×10 |
100 |
10 |
60 |
115 |
190 |
115 |
|
MSS-125×8 |
125 |
8 |
50 |
140 |
170 |
140 |
|
MSS-125×10 |
125 |
10 |
60 |
140 |
190 |
140 |
|
MSS-125×12.5 |
125 |
12.5 |
60 |
140 |
190 |
140 |
表中型号中字母及数字意义为：
M——母线；S——伸缩，设备；数字——母线规格。
3 技术要求
3.1 母线伸缩节一般技术条件应符合GB2314—85《电力金具通用技术条件》的规定。
3.2 母线伸缩节材料：
a.铝板按GB3193—82《铝及铝合金热轧板》，采用牌号不低于L3铝板。
b.铜板按GB 2040—80《纯铜板》，采用牌号不低于T2铜板。
c.伸缩铝板按GB3193—82《铝及铝合金热轧板》，采用厚度0.5mm、牌号不低于L3铝片制造。
3.3 铝板与铜板采用闪光焊接工艺。
3.4 铝板不得有1mm以上的卷边、缺口，不得有任何一片断裂，铝片总厚度不得小于铝(铜)板的厚度。
3.5
铝、铜板四周表面不得有焊疤，平面度小于0.05mm，光洁度不低于
3。
铝板、铜板与铝片三者之间平面度小于1mm，不得有毛刺尖角。
3.6 焊缝不得有裂纹、弧坑、烧穿、焊缝间断、未焊透等缺陷，咬肉长度应小于焊缝长度的15%，深度小于0.5mm。
4 验收规则及试验方法
母线伸缩节验收及试验除按GB2317—85《电力金具验收规则、试验方法、标志与包装》进行外，其型式试验增加伸缩量为32mm的疲劳试验103次。
5 标志与包装
母线伸缩节标志与包装除按GB2317—85规定进行外，铝、铜板处应涂中性防腐油，加套保护。
______________________
附加说明：
本标准由中华人民共和国水利电力部提出。
本标准由水利电力部南京电力金具设计研究所起草。
本标准主要起草人董吉谔、周铭泽、易健行、骆忆祖、余天衢、薄通。
