中华人民共和国国家标准

液力偶合器型式和基本参数

GB/T 5837—93

代替 GB 5837—86

Fluid coupling—Types and basic specifications

国家技术监督局1993-07-28批准                            1994-07-01实施

1 主题内容与适用范围

    本标准规定了液力偶合器的结构型式、循环圆有效直径与基本性能参数。

    本标准适用于冶金、矿山、电力、起重运输、工程建筑、造船、石油、化工、轻工和建材等行业设备用的各类液力偶合器。

2 型式

2.1 基本型式

    a.普通型液力偶合器；

    b.限矩型液力偶合器；

    c.调速型液力偶合器。

2.2 派生型式

    a.液力偶合器传动装置；

    b.液力减速器。

2.3 型号

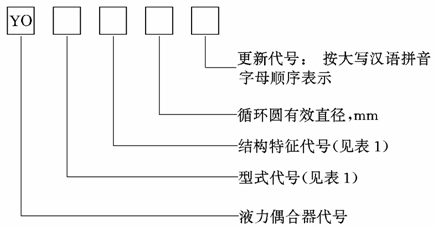

    液力偶合器型号表示如下：

表 1

2.4 标记示例

    循环圆有效直径560mm的出口调节式调速型液力偶合器，表示为：

    液力偶合器 YOTC560 GB/T 5837

3 基本参数

3.1 循环圆有效直径

    液力偶合器循环圆有效直径应符合表2的规定。

表 2                     mm

    注：① 括号内为不推荐参数。

        ② 液力偶合器传动装置循环圆有效直径除应符合表2的规定外，亦可采用422、463、510三参数。

3.2 基本性能参数

    在雷诺数Re≥5×10⁶条件下，液力偶合器的基本性能参数应符合表3与表4的规定。

表 3

表 4

    注：q_c—充液率，即充入液力元件的工作液体容积与腔体容积之比。雷诺数Re与泵轮力矩系数λ_β的计算见附录A(参考件)。

附 录 A

雷诺数Re与泵轮力矩系数λ_β的计算

(参考件)

A1 雷诺数按式(A1)计算

                         (A1)

式中n_B——泵轮转速，r/min；

     D——循环圆有效直径，m；

    ν——工作液体运动粘度，m²/s。

A2 泵轮力矩系数按式(A2)计算

                      (A2)

式中 M_B——泵轮力矩，N·m；

    ——工作液体密度，kg/m³；

     g——重力加速度，m/s²；

    n_B——泵轮转速，r/min；

    D——循环圆有效直径，m。

_____________________

    附加说明：

    本标准由中华人民共和国机械工业部提出。

    本标准由机械工业部北京起重运输机械研究所归口并负责起草。

    本标准起草人杨乃乔。
